廣州鼎悅電子科技有限公司是歐姆龍?zhí)丶s代理商，以下為大家介紹下歐姆龍繼電器接點說明：
1、接點構成
接點結構指的是接觸機構。比如：1a接點（一組斷開接點）、1b接點（一組接通接點）、1c接點（一組轉換接點）以及2a、2b、2c、1a1b等等。
2、 接點極數
接點極數指的是接點電路數。
3、接點符號
各種不同的接觸機構表示如下：
4、 額定值負載
決定開關部分（接點）性能的標準值，以接點電壓和接點電流的組合形式出現
5、 額定值通電電流
不開關接點，在不超出溫升限度條件下，接點可以連續通電的電流值。
6、 開關容量的最大值
可以開關的負載容量的最大值。請設計電路，使其使用時不超出該值。如果是AC，用VA表示，如果是DC，則用W表示。
7、 故障率
在個別規定的試驗種類以及負載中，連續開關繼電器時單位時間（動作次數）內發生故障的比例。
該值會隨開關頻率、氛圍和所期待的可靠性而發生變化。在實際使用時，請務必在實際使用條件下進行確認。

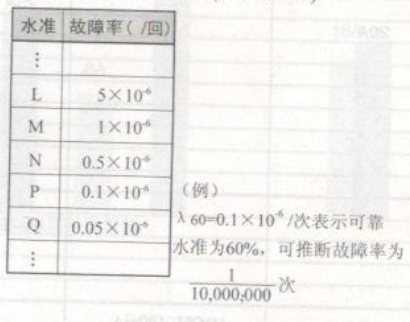

本目錄中將該故障率作為P水準（參考值）記載。以下顯示了可靠水準為60%時的故障水準水平
如需了解更多，歡迎致電歐姆龍繼電器專線：400 138 6882
