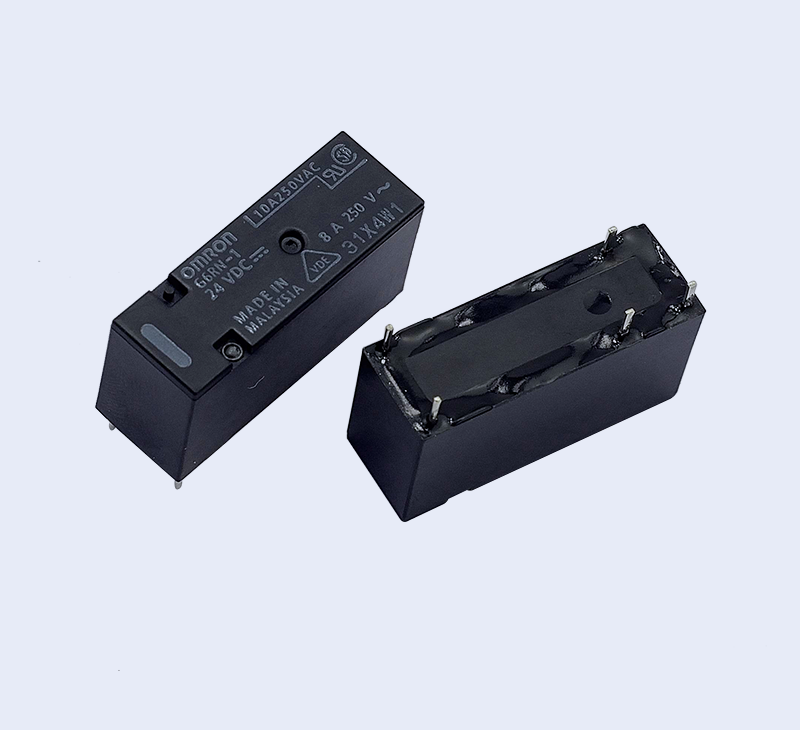

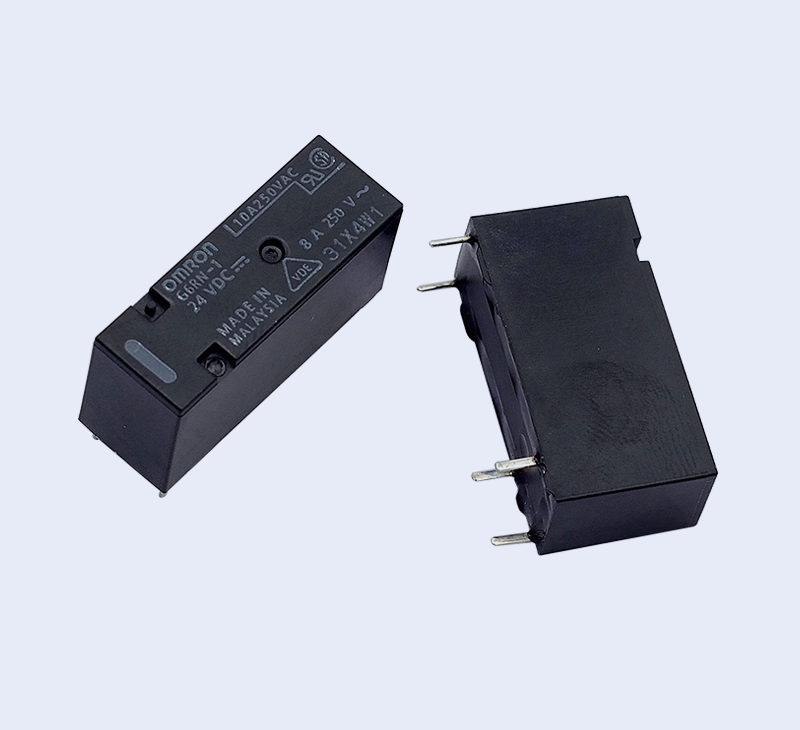

G6RN 功率繼電器
實現1極8A開關的小型功率繼電器
? 高度15mm的低背型（本公司G2R的約60%）。
? 外形小巧，但可承受AC250V、8A開關。
? 功耗僅為220mW的高靈敏度。
? 絕緣距離8mm、線圈－接點間耐沖擊電壓高達10kV。
? 最高環境溫度可達85℃。
? 準品符合VDE標準。
接點結構
型號
線圈額定電壓（V）
最小包裝單位
1a
G6RN-1A
DC5、6、12
20個/桿裝
DC24
1c
G6RN-1
DC5、6、12
DC24
注.訂購時，請注明額定線圈電壓（V）。
例：G6RN-1A DC5
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
額定
●操作線圈
| 額定電壓（V） | 項目 | 額定電流（mA） | 線圈電阻（Ω） | 動作電壓（V） | 復位電壓（V） | 最大容許電壓（V） | 功率消耗（mW） |
| DC | 5 | 43.9 | 114 | 75％以下 | 10％以上 | 150%（23℃時） | 約220 |
| 6 | 36.6 | 164 | |||||
| 12 | 18.3 | 655 | |||||
| 24 | 9.2 | 2620 |
注1.?額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10％。
注2.?動作特性是指線圈溫度為+23℃時的值。
注3.?最大容許電壓是指繼電器線圈能承受的電壓最大值。
●開關部（接點部）
| 項目????????????????????????????????????????????????????????????????????????????????????負載 | 阻性負載 |
| 接觸機構 | 單 |
| 接點材質 | Ag合金+鍍Au（無Cd材料） |
| 額定負載 | AC250V?8A |
| DC30V?5A | |
| 額定通電電流 | 8A |
| 接點電壓的最大值 | AC250V、?DC30V |
| 接點電流的最大值 | 8A |
■性能
| 接觸電阻??＊1 | 100mΩ以下 | |
| 動作時間 | 15ms以下 | |
| 復位時間 | 5ms以下 | |
| 絕緣電阻?＊2? | 1,000MΩ以上 | |
| 耐壓 | 線圈與接點間 | AC4,000V?50/60Hz?1min |
| 同極接點間 | AC1,000V?50/60Hz?1min | |
| 耐沖擊電壓(線圈與接點間) | 10,000V（1.2×50μs） | |
| 絕緣距離 | 線圈與接點間 | 空間：8mm、沿面：8mm |
| 振動 | 耐久 |
10～55～10Hz?? 單振幅0.75mm（雙振幅1.5mm） |
| 誤動作 |
10～55～10Hz?? a接側單振幅0.75mm （雙振幅1.5mm）?? b接側單振幅0.4mm （雙振幅0.8mm） |
|
| 沖擊 | 耐久 | 1,000m/s2 |
| 誤動作 | a接側100m/s2??b接側50m/s2 | |
| 壽命 | 機械 | 1,000萬次以上（開關頻率36,000次/小時） |
| 電氣*3 |
AC250V 8A （阻性負載）5萬次以上??? DC30V 5A （阻性負載）5萬次以上 （額定負載開關頻率360次/小時） |
|
| ? | ||
| ? | ||
| 故障率?P水平（參考值?＊4）? | DC5V?10mA | |
| 使用環境溫度 | ?－40～＋85°C（無結冰、?無凝露） | |
| 使用環境濕度 | 5～85%RH | |
| 重量 | 約9g | |
注:上述為初始值。
＊1.測量條件：DC5V?1A?電壓下降法。
＊2.測量條件：用DC500V絕緣電阻計測量，位置與測量耐壓時相同。
＊3.測量條件：有二極管＊4.此值為開關頻率120次/分時的值。
G6RN-1
|
|
|
端子配置/內部接線圖 (底視圖)  (無線圈極性) |
印刷基板安裝孔 (底視圖) 公差: ±0.1
|
|
?
|
|
|
G6RN-1A
|
|
|
端子配置/內部接線圖 (底視圖)  (無線圈極性) |
印刷基板安裝孔 (底視圖) 公差: ±0.1
|
